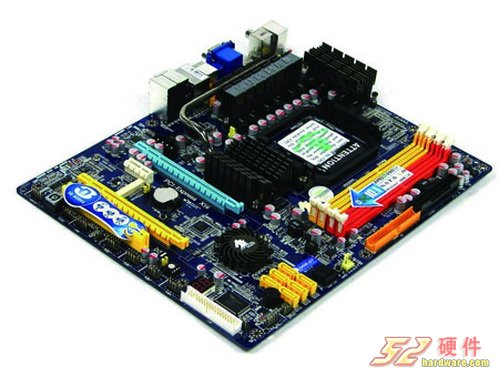

在AMD 890GX芯片组主板上市后不久，AMD又很快的推出了880G芯片组系列产品，再加上870X、890FX等一系列北桥芯片均为AMD 8系芯片的主板产品，AMD以8系列主板作为未来的重中之重已经是很明显的事实。 而在这些主板类型中，880G和890GX芯片组主板是广大玩家和消费者最熟悉的，而这两大系列产品除了芯片组部分有所区别和价格上有着很大的差距，实际上的重要细节配置差别却并不是很大。 从芯片来看，880G芯片代号为RS880P，图形设备ID为0x9715，整合图形核心为Radeon HD 4250，工作频率为560MHz；而890GX芯片代号为RS880D，图形设备ID为0x9714，整合图形芯片为Radeon HD4290，工作频率为700MHz。不难看出。两者在性能上虽然同为4系整合核心，但在显示性能上890GX有着明显的优势。 从南桥来看，880G默认搭配的南桥是SB850的精简版本SB810，与890GX的SB850南桥相比少了对SATA 6G/bps的支持。鉴于目前市场上SATA 6G/bps设备还不是很多，即便新的设备出现，但碍于价格的因素也不会很快普及，因此两者在实际的实用性上来说在一两年内不会有太大的差距。另外，虽然880G默认搭配的南桥是SB810，但目前市场上的880G主板产品却大都直接采用了SB850南桥。 从处理器和扩展方面来看，880G搭配的是Propus核心、Rana核心以及Regor核心的速龙II处理器；而890GX所搭配的是Deneb核心、Heka核心以及Thuban核心的弈龙II处理器。扩展方面890GX也仅是在双卡并联上略有不同。 综上所述，我们可以断言，对绝大多数普通用户来说，890GX主板虽然在各方面的性能上都略有优势，但这些微的优势却远不及880G主板在价格方面的优势来的实际，而其产品性价比自然也要略逊一筹。  基于AMD 880G芯片组的捷波 悍马 HA09-GT主板 一直以来，产品以性价比著称的老牌板卡厂商捷波都广受玩家和普通消费者的欢迎和好评，因此捷波这款基于880G芯片组的主板悍马 HA09-GT甫一问世，就受到了广泛的关注。 捷波 悍马 HA09-GT主板基于AMD 880G＋SB850芯片组设计，支持AM3接口处理器全系列处理器以及最新的羿龙 II 6核处理器。主板整合了ATI HD4250显示核心，核心频率700MHz，支持DX10.1特效以及UVD2硬解码；并且板载三星128M DDR3显存，支持DX10.1特效，支持UVD2。

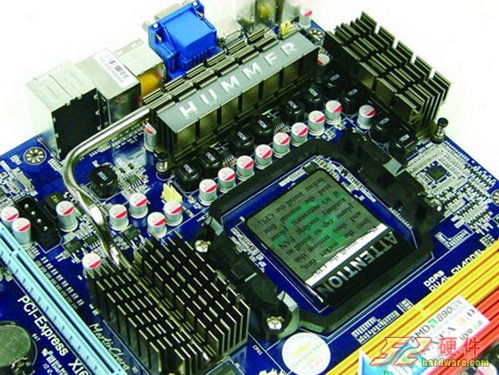

供电方面，捷波 悍马 HA09-GT主板采用了超规格5路供电设计，每路配备2相供电，全固态富士通电容搭配全封闭式电感，并且MOS管上还覆盖了散热片，并且通过热管相连，保证了供电的稳定以及140W功耗CPU运行。

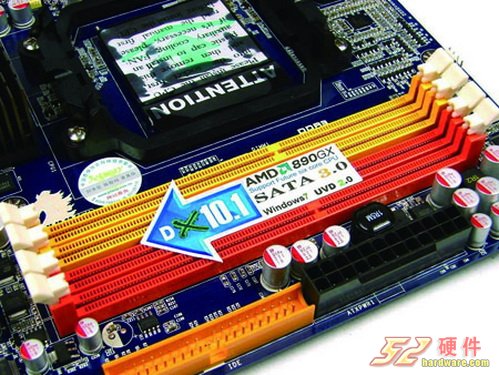

内存方面，捷波 悍马 HA09-GT主板提供了4条内存插槽，支持双通道DDRIII 1066/1333 内存规格，满足用户不同的使用需求。

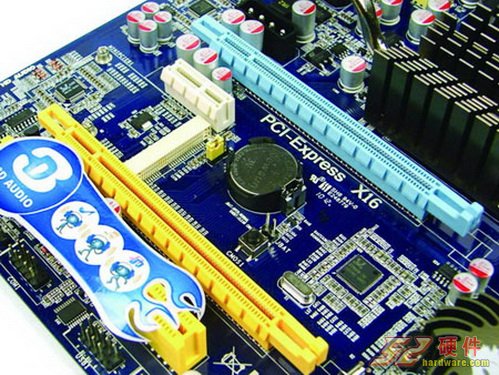

扩展方面，捷波 悍马 HA09-GT主板提供了2×PCI-E x16，1×PCI-E，1×PCI插槽以及mini PCI-E插槽，支持组建混合和双卡交火，同时mini PCI-E接口方便了用户接驳无线网卡等设备。

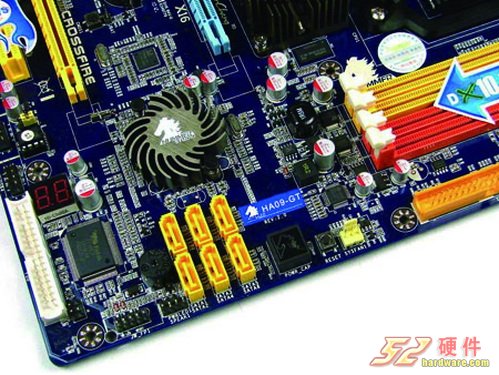

磁盘接口方面，捷波 悍马 HA09-GT主板提供了6个SATA 6G接口和1个IDE接口，支持RAID 0/1/5/10等磁盘阵列功能，用户可组建磁盘阵列提升磁盘性能。主板还板载了D.I.Y快捷键和DEBUG，并且提供了Realtek ALC888 8声道高保真声卡及RTL8111DL PCI-E总线千兆网卡。

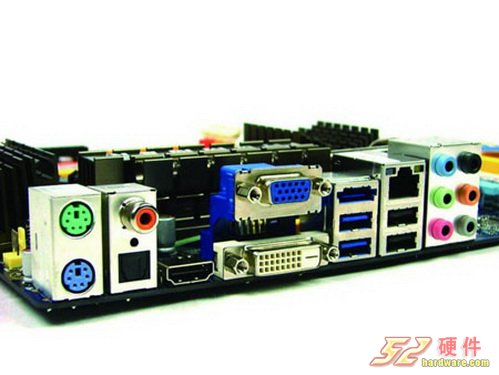

I/O接口方面，捷波 悍马 HA09-GT主板提供了VGA+DVI+HDMI接口设计，完美支持高清视频输出，同时还提供了同轴、光纤接口，USB接口，eSATA接口，PS/2键鼠接口，以及一组六声道HD音频输出接口和网卡接口，视频输出方面则提供了DVI/HDMI/VGA全高清接口，满足用户多方位的需求。 捷波 悍马 HA09-GT主板基于豪华全固态热管设计，标准的ATX大板，整合DX10.1图形核心，支持六核心处理器，支持混合和双卡交火，同时支持无线设备扩展，主板还提供了VGA+DVI+HDMI接口，满足高清用户使用，整体做工出色，功能强悍，值得用户期待。基于880G芯片组的捷波 悍马 HA09-GT主板在用料、做工、设计、功能和性价比上都取得了一个非常出色的平衡，是广大DIY玩家和普通用户的绝佳选择。 |
| 关键字：捷波 悍马 HA09-GT主板 |
